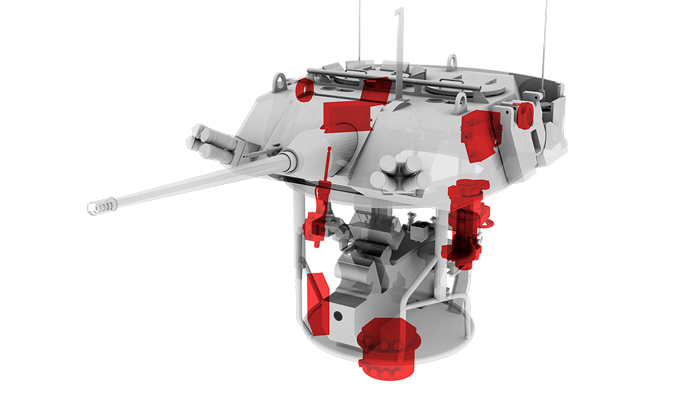

포탑 안정화 및 화재 제어
저희는 정밀 포탑 제어, 안정화 및 탄약 취급에 대한 전문 지식을 제공합니다. 저희는 혁신적인 다축 제어기, 선형 및 회전 고도 작동기 및 회전 방위 작동기를 설계 및 제조합니다. 이러한 솔루션은 많은 전투 차량 제어 애플리케이션의 까다로운 요구 사항을 충족하고 초과하며, 비할 데 없는 전력 밀도로 그렇게 합니다. 이러한 설계는 향후 경장갑차 업그레이드에 적용할 수 있습니다.
개요

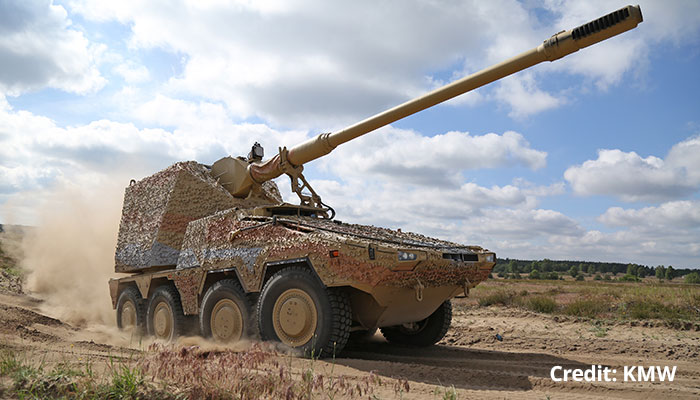

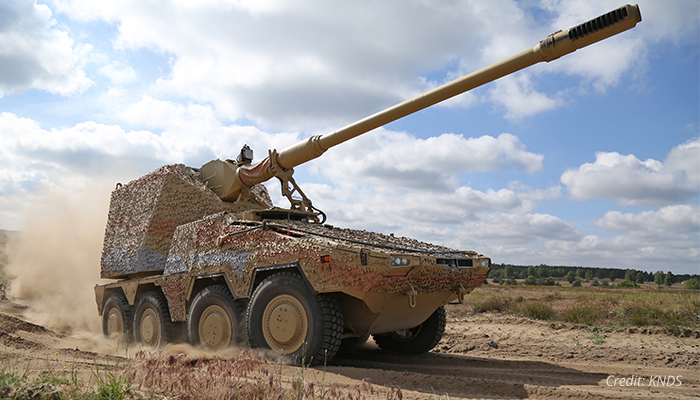

무그는 다양한 글로벌 군용 차량 플랫폼을 위한 무기 시스템, 하위 시스템 및 제품을 설계, 제조 및 통합합니다. 여러분은 유인 및 무인 포탑과 원격 무기 스테이션을 포함한 30개 이상의 세계 유수의 군용 차량 플랫폼에서 발견되는 화재 통제, 총기 통제, 무기 안정화 및 무기 통합에 대한 전문 지식을 얻을 수 있습니다. 소형(예: 12.7mm) 중형(예: 30mm) 및 대형(예: 155mm) 무기도 무그 기술에 의해 동일하게 지원됩니다.
- 탄약 취급 제어 시스템
- 포신 설치 시스템

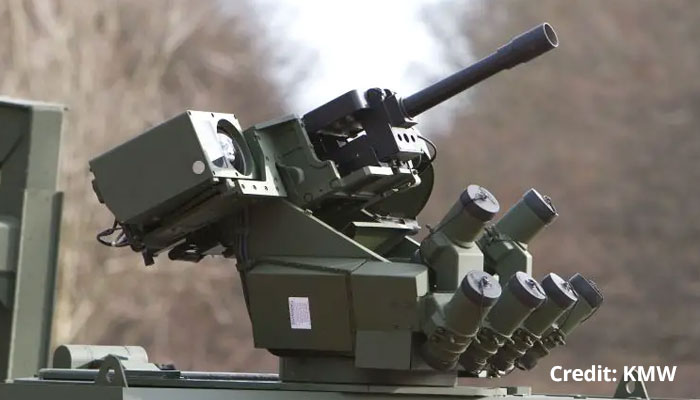

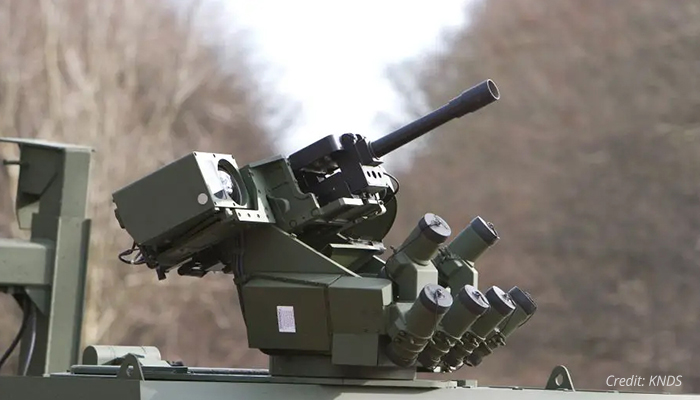

- 소형 무장 무기 제어 시스템
탄약 취급 제어 시스템
무그는 포병용 대구경 탄환, 주전차 및 해군 총기 탄약을 포함한 다양한 용도의 탄약 처리 시스템을 설계하고 구축합니다.
특징들:
- 풀 밀 하우징
- 옵션 장착 기능
- 사용자 구성 가능한 인터페이스 및 서보 튜닝
- 선택 가능한 모션 프로파일
- 경량 어셈블리
- 수동 드라이브 옵션
| 사양 | |
| 공급 전압 | 18V - 32 VDC, 270 VDC, 600 VDC |
| 환경규격 | MIL-STD-810E 준수 |
| EMC 사양 | MIL-STD-461E 준수 |
| 경계면, 접점, 공유 영역 | CAN-버스 및 위치 센서 인터페이스 |
| 자기 보호 | 과전류 및 과온도/상태 정보 및 BIT |
| 루프 클로저 | 위치, 속도, 토크 / PLC 기능 |
| MC100D 출력 파워 | 2.0 kW per axis |
| MC400D 출력 파워 | 8.0 kW per axis |
| MAC55D 출력 파워 | 12.0 kW per axis12.0 kW per axis |
| MC100D-600 출력 파워 | 18.0 kW per axis |
포신 설치 시스템
무그의 총기 배치 시스템은 기존 및 새로운 무기 응용 분야의 조준 정확도와 슬루 레이트를 향상시킵니다. 우리의 시스템은 지상 차량과 해군 함정을 위해 설계되었습니다.
특징들:
- 전체 MIL 하우징
- 옵션 장착 기능
- 사용자 구성 가능한 인터페이스 및 서보 튜닝
- 선택 가능한 모션 프로파일
- 경량 어셈블리
- 수동 드라이브 옵션
- 낮은 관성, 프리로드된 기어 박스
- 드라이브 옵션에는 직접 드라이브 회전 드라이브 및 선형 액추에이터가 포함됩니다
- "무시프트" 수동 드라이브 옵션
- 부하 유지를 위한 EM 페일 세이프 브레이크
| 사양 | |
| 공급 전압 | 18V - 32 VDC, 270 VDC, 600 VDC |
| 환경규격 | MIL-STD-810E 준수 |
| EMC 사양 | MIL-STD-461E 준수 |
| 경계면, 접점, 공유 영역 | CAN-버스 및 위치 센서 인터페이스 |
| 자기 보호 | 과전류 및 과온도/상태 정보 및 BIT |
| 루프 클로저 | 위치, 속도, 토크 / PLC 기능 |
| MC20HV 출력 전력 | 3.5 kW per axis |
| MC400-600 출력 파워 | 120 kW per Axis |
| MC400D 출력 파워 | 8.0 kW per axis |
| MC100D-600 출력 파워 | 18.0 kW per axis |
소형 무장 무기 제어 시스템
무그는 포병용 대구경 탄환, 주전차 및 해군 총기 탄약을 포함한 다양한 용도의 탄약 처리 시스템을 설계하고 구축합니다.
특징들:
- 풀 밀 하우징
- 옵션 장착 기능
- 사용자 구성 가능한 인터페이스 및 서보 튜닝
- 선택 가능한 모션 프로파일
- 경량 어셈블리
- 수동 드라이브 옵션
| 사양 | |
| 공급 전압 | 18V - 32 VDC, 270 VDC, 600 VDC |
| 환경규격 | MIL-STD-810E 준수 |
| EMC 사양 | MIL-STD-461E 준수 |
| 경계면, 접점, 공유 영역 | CAN-버스 및 위치 센서 인터페이스 |
| 자기 보호 | 과전류 및 과온도/상태 정보 및 BIT |
| 루프 클로저 | 위치, 속도, 토크 / PLC 기능 |
| MC100D 출력 파워 | 2.0 kW per axis |
| MC400D 출력 파워 | 8.0 kW per axis |
| MAC55D 출력 파워 | 12.0 kW per axis |
| MC100D-600 출력 파워 | 18.0 kW per axis |
시스템 구성 요소
액추에이터 - 고도
이 전기 기계식 선형 액추에이터는 기존 및 새로운 포탑 응용 분야에 대한 안정화 정확도 및 슬루 레이트를 향상시키도록 설계되었습니다. 이 일련의 선형 액추에이터는 전투 차량 포탑 제어 응용 분야의 까다로운 요구 사항을 충족하거나 초과하도록 설계되었습니다. 이러한 액추에이터는 오래된 유압 포탑을 업그레이드하거나 새로운 포탑을 위해 사용될 수 있습니다.
액추에이터 - 트래버스
이 회전식 액추에이터는 기존 및 새로운 포탑 응용 분야의 안정화 정확도와 슬루 레이트를 향상시킵니다. 이 일련의 액추에이터는 전투 차량 포탑 제어 응용 분야의 까다로운 요구 사항을 충족하거나 초과하도록 설계되었습니다. 오래된 유압식 포탑을 업그레이드하거나 새로운 포탑 설계에 사용될 수 있습니다. 기능에는 브러시리스 DC 모터, 선형 볼 스크류 출력, MIL-STD 커넥터 및 수동 구동 옵션이 포함됩니다. 옵션에는 수동 구동을 위한 입력 샤프트가 포함됩니다.

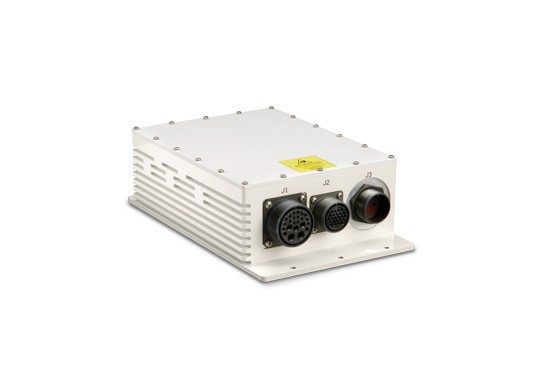

컨트롤러 - 디지털 이중 축
이 일련의 디지털 군사화 저전압, 2축, 브러시리스 모터 컨트롤러는 토크, 속도 및 위치 루프 클로저를 제공하도록 설계되었습니다. 이 컨트롤러는 디지털 또는 아날로그 형식으로 모든 FCS(Fire Control System)의 명령 신호를 수신하며, 컨트롤 핸들과 인터페이스합니다.

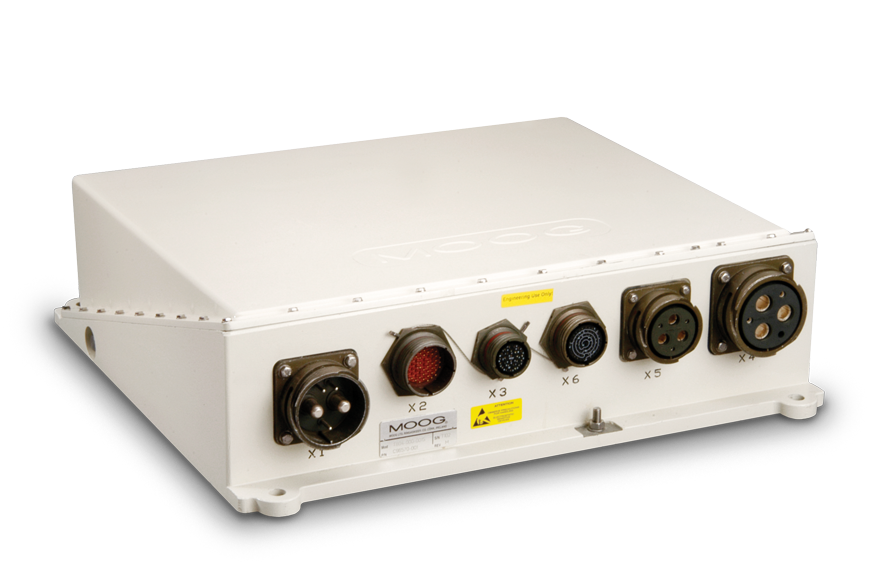

컨트롤러 - 총기 제어 장치
무그의 총기 제어 장치는 군의 총기 및 대포 플랫폼에 사용할 수 있는 가장 진보된 프로세서 제어 시스템입니다. 이 GCU는 MIL-STD-810, MIL-STD-108 및 MIL-STD-461464 요구 사항을 설계하고 자격을 부여했습니다.

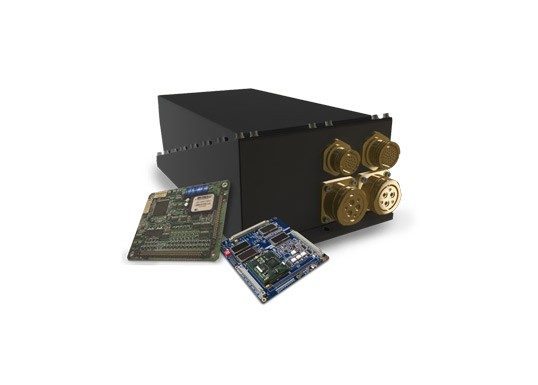

화재 진압 컴퓨터
정확한 무기 포인팅을 위해 설계되었습니다. 전압, 이산 신호, 아날로그 신호를 수집하고 처리합니다. 고속 처리를 위한 리눅스 OS와 대용량 FPGA를 갖춘 ARM9 타입 프로세서입니다.

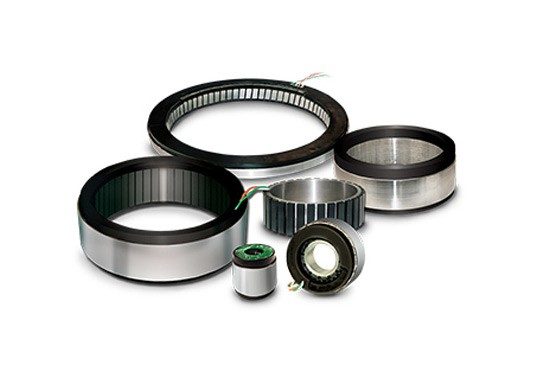

모터 - 토크
오늘날의 군사 시장에서는 견고한 공산품을 활용하여 현장의 요구 사항을 충족하거나 초과하는 데 필요한 기능성과 신뢰성을 제공하는 응용 분야가 많습니다.

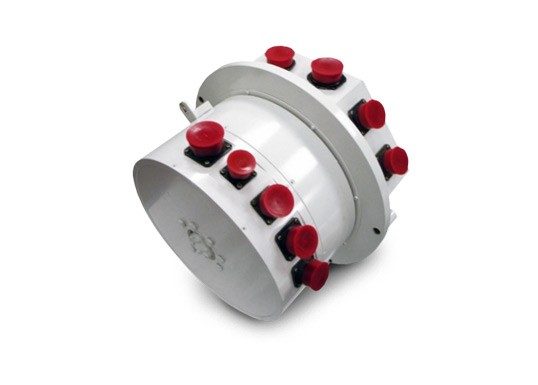

슬립 링
무그 슬립링은 이러한 문제를 해결하기 위해 다양한 차량 프로그램에서 작동하도록 선택되었습니다. 이러한 차량 프로그램의 작은 샘플은 M1 A2 및 M60 탱크, A2 A3 브래들리 전투 차량, 스트리커, 경장갑차(LAV) 및 V150 특공대 차량입니다.
