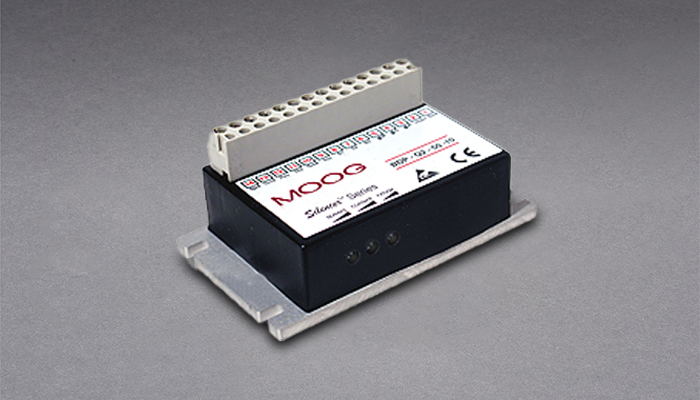

브러시리스 모터용 소음기®시리즈 드라이브 전자 장치 2사분면 속도 제어기

소음기®브러쉬리스 컨트롤러는 다양한 전압 및 전류 등급으로 제공됩니다. 모든 컨트롤러에는 배선을 쉽게 하기 위한 넉넉한 단자 블록이 있으며 작은 봉투에 장착하기 쉽게 설계되어 캐비닛/외함에 최소한의 공간이 필요합니다.

소음기 드라이브는 소음기 시리즈 브러시리스 DC 모터와 호환됩니다. 소음기 모터는 직경 1.2~4.15인치의 표준 프레임으로 12, 17, 23, 28, 34, 42 크기로 제공됩니다. 최대 20,000rpm의 속도와 1.2~519온스-인 범위의 연속 토크를 제공합니다. 표준 옵션에는 기어헤드, 리졸버 및 인코더가 포함됩니다.

당사의 전문가에게 문의하십시오 >

특징들

  • 브러시리스 모터용 2-quadrant 속도 컨트롤러
  • 홀 효과 센서를 이용한 피드백
  • 모터 속도는 내부 또는 외부 전위차계에 의해 설정됩니다
  • 모터 회전 방향은 방향 컨트롤 입력에 의해 존재할 수 있으며, 컨트롤러 출력 스테이지는 비활성화 컨트롤 입력에 의해 활성화 및 비활성화될 수 있습니다
  • 최대 정전류는 온보드 전위차계를 통해 조정할 수 있습니다
  • 내부 열 차단으로 열 과부하 방지
  • 컨트롤러 출력 단계에서 POWER-MOS-FET 기술을 사용하면 매우 높은 효율을 얻을 수 있습니다
  • 효율적인 PWM 속도 제어
  • 작동 온도는 -10 ~ 45°C, 보관 온도는 -40 ~ 85°C

혜택들

  • 컴팩트한 포장으로 공간 요구 최소화
  • 단일 공급업체의 일치된 드라이브와 모터
  • 완벽한 시스템 테스트로 높은 신뢰성 제공
  • 배선의 용이성을 위한 단자 블록 연결부
  • 여러 가지 속도 제어 방법
  • 입력전압
  • 내부전위계
  • 외부전위계
  • 외부 전압 기준

시장

  • 일반산업기계
  • 플라스틱 기계
  • 가장, 흉내
  • 금속 성형 기계 및 프레스
  • 가스 및 증기 터빈
  • 풍력 에너지
  • 석유 및 가스의 발생과 생산

모델 및 사양

모델 작동 모드 최대 전력
와트
입력 전압
볼트
최대 모터 전류
암페어
크기 LxWxH in
BDO-Q2-40-05-01 2 Quadrant - Velocity 175 Dec-40 5 3.54x1.81x1.97
(90x30x50)
BDP-Q2-50-10 2 Quadrant - Velocity  475 20 - 50 10 3.70x2.17x1.54
(94x55x39)
BDO-Q2-50-18 2 Quadrant - Velocity 850 20 - 50 18 6.69x3.54x1.73
(170x90x44)
BDO-Q2-50-40 2 Quadrant - Velocity 1900 20 - 50 40 6.69x3.54x1.7
(170x90x44)
